Kugelhähne: Auswahl und Funktion für industrielle Anwendungen
Was ist ein Kugelhahn und wie funktioniert er?

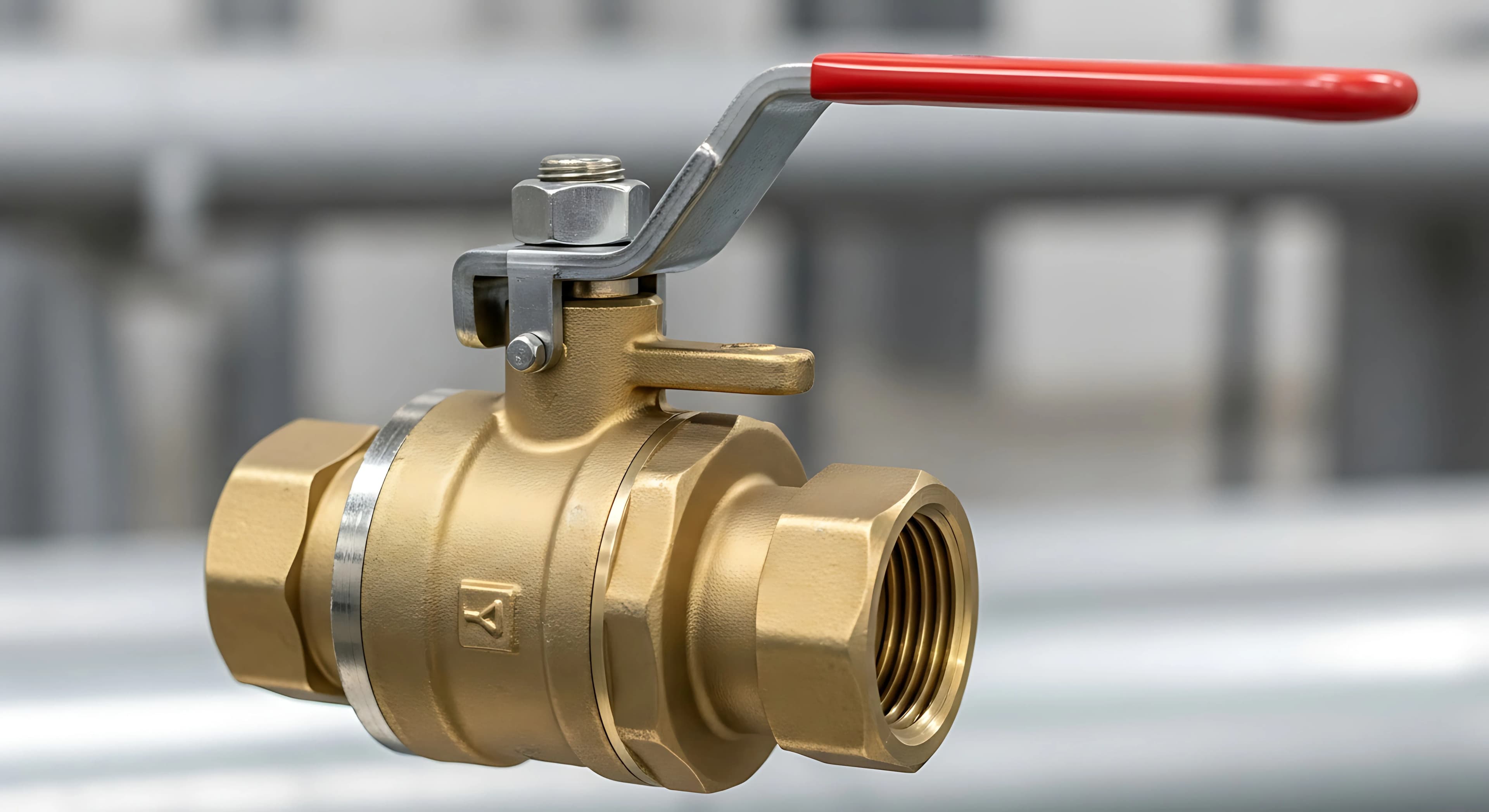

Ein Kugelhahn ist ein Absperrorgan, das aus einem Gehäuse, einer drehbaren Kugel mit Bohrung und einer Schaltwelle besteht. Durch eine 90-Grad-Drehung der Kugel wird die Bohrung entweder in Flussrichtung ausgerichtet (offen) oder quer zur Leitung gestellt (geschlossen), wodurch Medien sicher abgesperrt werden.
So wählen Sie den richtigen Kugelhahn für Ihre industrielle Anwendung
Die Auswahl des richtigen Kugelhahns hängt von mehreren entscheidenden Parametern ab, die Langlebigkeit, Dichtheit und Systemsicherheit gewährleisten. Treffen Sie Entscheidungen basierend auf Medium, Betriebsdruck, Temperatur, Anschlussart und Automatisierungsanforderungen, um teure Nachrüstungen zu vermeiden. Die folgenden Kriterien werden detailliert erläutert:
Materialauswahl
Anschlussarten und Nenngrößen
Druckstufen (PN) und Temperaturbereiche
Betätigungsart (manuell vs. automatisiert)
Materialauswahl: Edelstahl, Messing oder Kunststoff?
Edelstahl zeichnet sich durch hohe Korrosionsbeständigkeit und hygienische Eigenschaften aus und ist daher besonders geeignet für die Lebensmittelindustrie, Pharma und viele Bereiche der Chemie. Edelstahl-Kugelhähne bieten zudem gute Beständigkeit gegenüber hohen Temperaturen und aggressiven Medien.
Messing ist wirtschaftlich, gut bearbeitbar und für neutrale bis leicht korrosive Medien geeignet; es wird häufig in allgemeinen Industrieanwendungen und in der Gebäudetechnik eingesetzt.
Kunststoff (z. B. PVC, PVDF) bietet Gewichtsvorteile und beste chemische Beständigkeit gegenüber bestimmten aggressiven Medien, ist jedoch in der Regel auf niedrigere Druck- und Temperaturbereiche beschränkt.
Steeltrade bezieht seine Armaturen von bewährten Herstellern und legt Wert auf regionale Handwerksqualität; sollten Sie spezielle Anforderungen haben, beraten wir Sie zur passenden Materialwahl und zur Verfügbarkeit von Ersatzteilen über lange Zeiträume.
Anschlussarten und Nenngrößen definieren
Gängige Anschlussarten sind Innengewinde (IG), Außengewinde (AG) und Flanschanschlüsse; jede Anschlussart hat Vor- und Nachteile hinsichtlich Montagefreundlichkeit, Dichtigkeitsanforderungen und Normkonformität. Die korrekte Nenngröße (DN bzw. Nennweite) bestimmt den Durchfluss und beeinflusst Druckverlust, Strömungsgeschwindigkeit sowie die Kompatibilität mit vorhandenen Rohrleitungssystemen.
Eine falsche Wahl der Anschlussart oder Nenngröße kann zu erhöhtem Druckverlust, Kavitation oder Integrationsproblemen im Anlagenbau führen.
Druckstufen (PN) und Temperaturbereiche beachten
Die Nenndruckstufe (PN) kennzeichnet den zulässigen Betriebsdruck, für den der Kugelhahn konstruiert ist; wählen Sie PN und Werkstoffe so, dass sie die maximalen Prozessdrücke sicher abdecken. Ebenso ist der zulässige Temperaturbereich der Dichtung und des Gehäuses entscheidend, da Überschreitung zu Versprödung, Leckagen oder Materialversagen führen kann.
Eine Fehleinschätzung bei PN oder Temperatur kann zu sicherheitsrelevanten Ausfällen und erhöhtem Wartungsaufwand führen, deshalb ist die korrekte Spezifikation vor Inbetriebnahme unabdingbar.
Betätigungsart: Manuell, pneumatisch oder elektrisch?
Bei einfachen Absperraufgaben genügt häufig ein manueller Hebel; dieser ist kostengünstig, robust und sofort steuerbar. Für integrierte Prozesssteuerungen oder häufig genutzte Ventile sind pneumatische oder elektrische Stellantriebe sinnvoll, da sie Automatisierung, Fernbetätigung und präzise Steuerung ermöglichen.
Die Wahl der Betätigung richtet sich nach Schaltfrequenz, Reaktionszeit, Sicherheitsanforderungen und Steuerlogik; Steeltrade unterstützt Sie bei der Auswahl passender Antriebe und kompatibler Armaturen.
Funktionsprinzipien: Der Unterschied zwischen 2-Wege- und 3-Wege-Kugelhähnen
Ein 2-Wege-Kugelhahn fungiert als klassisches Absperrventil mit zwei Anschlüssen und bietet die Zustände offen oder geschlossen, ideal für einfache Ein-/Aus-Absperrungen. Ein 3-Wege-Kugelhahn besitzt drei Anschlüsse und dient zum Verteilen oder Mischen von Medienströmen; dabei unterscheidet man typischerweise zwischen L-Bohrung (umleiten/verteilen) und T-Bohrung (mischen oder simultane Durchleitung).
Häufig gestellte Fragen zu Kugelhähnen
Frage: Was bedeutet Voller Durchgang bei einem Kugelhahn?
Antwort: „Voller Durchgang“ (Full Bore / Full Port) bedeutet, dass die Bohrung in der Kugel den gleichen Durchmesser wie die Rohrleitung hat, sodass der Durchfluss nahezu ungehindert erfolgen kann. Vorteile sind ein geringer Druckverlust, bessere Reinigungs- und Spülmöglichkeiten sowie die Möglichkeit des Pigging in Rohrleitungen; solche Ausführungen sind besonders in der Lebensmittelindustrie, im Anlagenbau und überall dort sinnvoll, wo maximale Durchflussleistung erforderlich ist. Steeltrade bietet Varianten mit vollem Durchgang für Anwendungen, in denen Durchfluss und Reinigung eine zentrale Rolle spielen.
